Как работает розетка с заземлением и когда она действительно нужна
Заземление в квартире или доме всё ещё воспринимается как формальность, а зря. От него зависит и ваша безопасность, и корректная работа бытовой техники. В этой статье расскажем, как работают розетки с заземлением и зачем они вообще нужны.

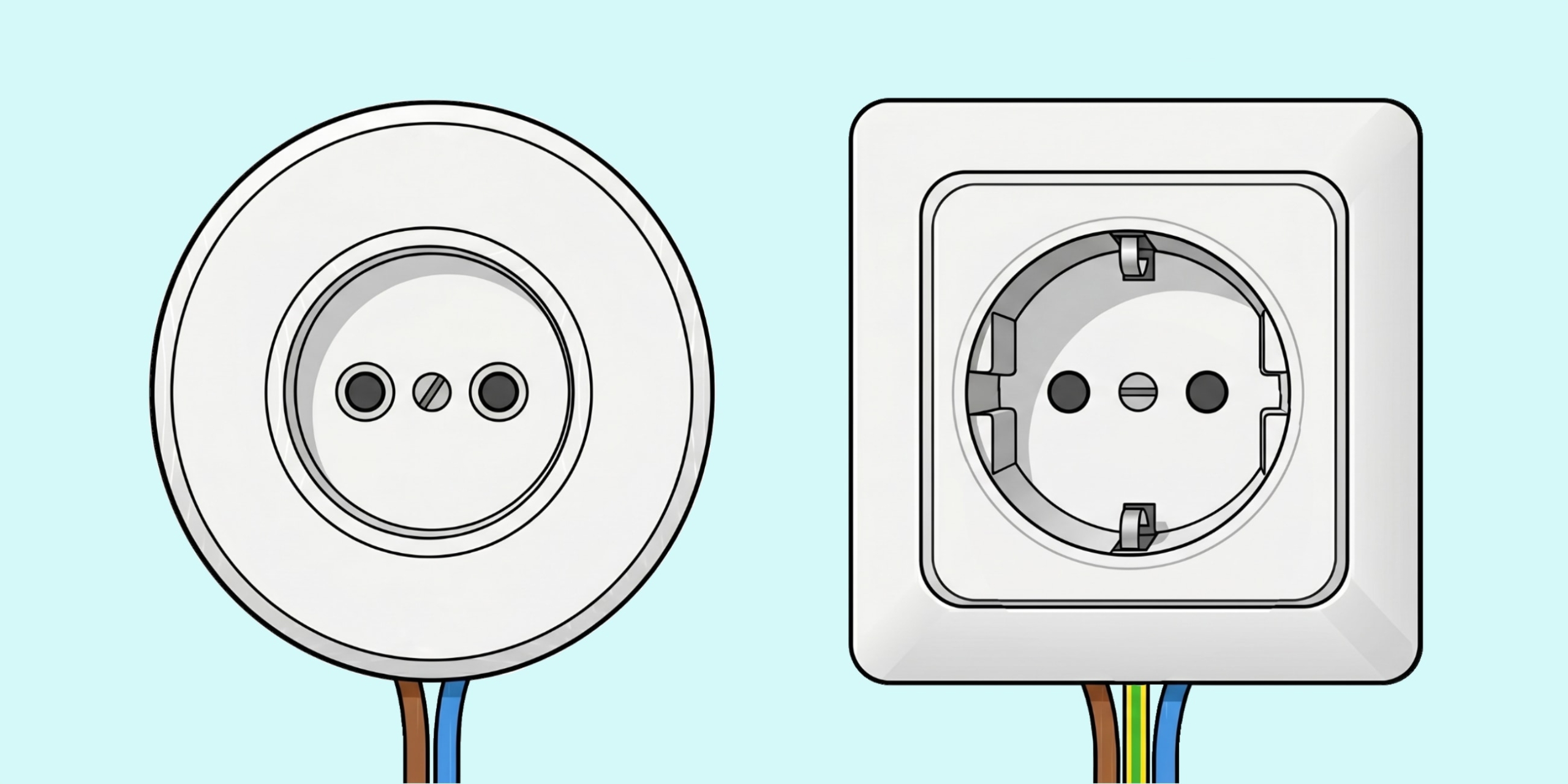

Чем розетка с заземлением отличается от обычной
Оба типа розеток выглядят практически одинаково. Единственным отличием моделей с заземлением будут так называемые усики — нужны они не для красоты. К обычной розетке подведены два провода — фаза и ноль. По ним ток поступает к электроприбору и обеспечивает его работу. При поломке устройства под напряжением может оказаться корпус и есть риск получить удар током.
В розетке с заземлением к упомянутым двум жилам добавляется ещё одна — жёлто-зелёная, которая называется PE-проводник, или, по-простому, заземление. Именно к ней подключены те самые усики. Они выступают чуть сильнее и соединяются с контактами на вилке раньше основных штырьков, поэтому защита начинает работать ещё до полной подачи питания.
Зачем нужно заземление и как оно работает
Дополнительный проводник в розетке — это критический элемент защиты, который необходим как для безопасности людей, так и для нормальной работы самой техники. Всего у заземления три основных функции:
- Защита от удара током. Если внутри устройства фаза попадёт на металлический корпус, ток уйдёт по заземляющему проводу в землю. А значит, коснувшись стиральной машины или плиты, разряд вы не получите.
- Сброс статики и помех. Накопленный во время работы электроники статический заряд «сливается» в землю, защищая микросхемы от пробоя и убирая электромагнитные помехи — например, гул в колонках.
- Срабатывание защитной автоматики. Благодаря заземлению УЗО и дифавтоматы видят утечки тока при поломке. Они мгновенно отключают питание в щитке ещё до того, как поломка приведёт к травме или пожару.
В основе этой системы лежит физика: ток всегда выбирает путь наименьшего сопротивления. У заземляющего медного проводника оно в десятки раз ниже, чем у человеческого тела. Однако работает всё это только при наличии трёх составляющих: розетки с усиками, трёхжильного кабеля и заземляющего контура в здании.
Когда розетка с заземлением необходима, а когда нет

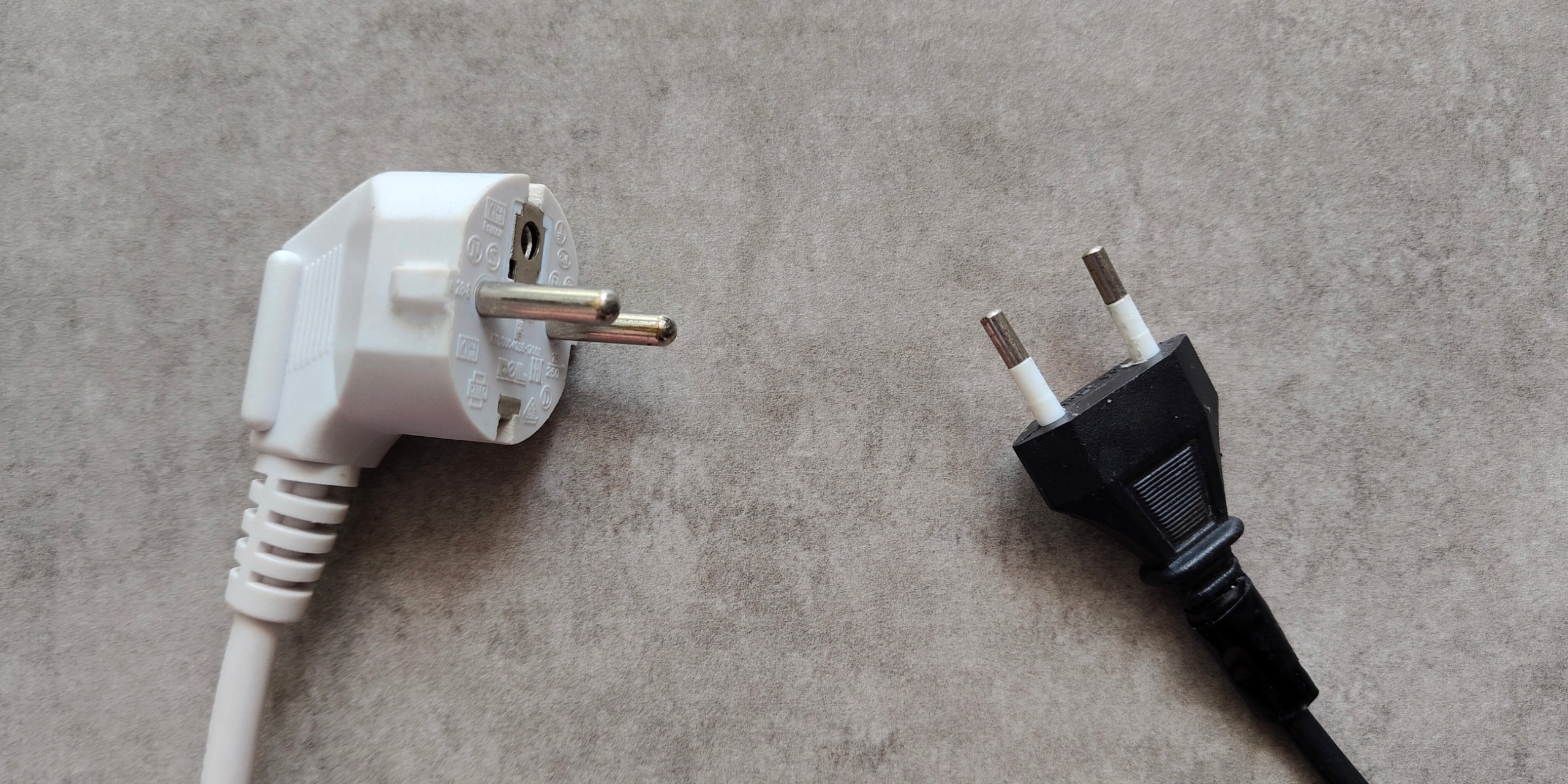

При всех очевидных плюсах заземление обязательно не для всех приборов. Так, вилка настольной лампы или зарядки от телефона плоская и просто не способна коснуться заземляющих контактов. Подобные приборы имеют пластиковые корпусы и безопасны сами по себе — вставлять их можно и в обычную розетку. Но для мощных гаджетов, техники в металлическом корпусе и устройств, работающих во влажных местах, ситуация обратная.
| Для каких устройств необходима розетка с заземлением | Зачем она нужна |
|---|---|
| Стиральные машины, бойлеры и техника, контактирующая с водой | Исключает удар током через воду или влажные поверхности при поломке |
| Электроплиты, духовки, кондиционеры и другие мощные приборы от 2,5 кВт | Необходима для срабатывания автоматики и отключения линии при сбоях, риск которых выше из-за большой нагрузки |
| Холодильники, микроволновки и устройства с металлическими корпусами | Отводит в землю заряд, попавший на проводящий ток корпус, и предотвращает удар электричеством при касании |
| Компьютеры, сложная электроника, аудиосистемы | Избавляет от статики и сетевых помех, а также бережёт микросхемы от сбоев |
| Дрели, станки, компрессоры, электроинструмент | Обеспечивает безопасность при повреждении внутренних узлов, которые сильнее изнашиваются в сложных условиях работы |
Проще говоря, всё, что потребляет много энергии, сделано из металла или работает с водой, должно включаться только в заземлённую розетку. А вот для бытовой электроники вроде телевизоров, бритв, фенов или зарядных устройств это не критично.
Как проверить, есть ли в розетке заземление
Наличие у розетки контактов-усиков ещё не гарантирует реального заземления. Для проверки нужно обязательно отключить все автоматы в щитке, а затем аккуратно снять декоративную панель и посмотреть, сколько проводов подходит к механизму. Если их три, включая жёлто-зелёный, — значит, заземление, скорее всего, есть. А «скорее всего» потому, что его может не быть в щитке или самом здании.

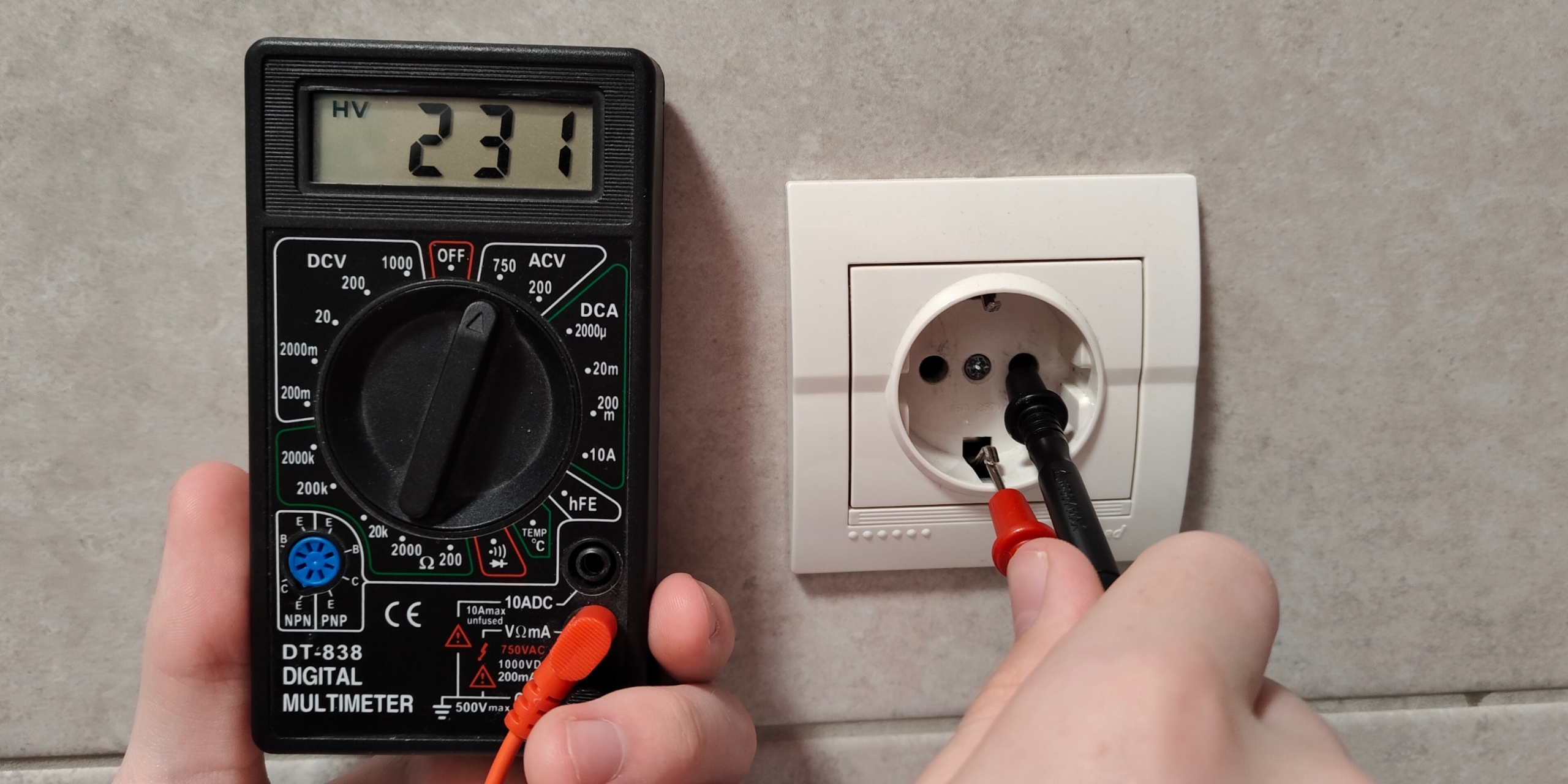

Чтобы убедиться наверняка, понадобится мультиметр. Но этот способ потребует осторожности и умения обращаться с прибором, так что если не уверены — лучше вызвать электрика. Ну а если всё же решите обойтись своими силами, действуйте так:
- Убедитесь, что автоматы в щитке включены, а розетка работает. Разбирать её не нужно и даже опасно.
- Переключите мультиметр в режим измерения переменного напряжения: ACV, VAC или V~.
- Выберите предел больше 200 В, например — 600 или 750 В.
- Сначала измерьте напряжение между двумя основными контактами розетки — оно должно быть около 230 В.
- Далее замерьте показатели между левым контактом и усиком заземления, а затем между правым и усиком.
- Если при замере между заземляющим и одним из двух основных контактов будет напряжение около 230 В — заземление работает. Если же в обоих мультиметр покажет 0, значит, защиты попросту нет.
Розетка с заземлением — это не просто версия с дополнительными выводами, а часть системы защиты. Однако работает такая система безопасности, только когда всё сделано грамотно и без халтуры.
