Как пользоваться индикаторной отвёрткой и когда она может пригодиться

Этот копеечный инструмент выручает во многих случаях и точно должен быть в арсенале любого домашнего мастера. Разберёмся, какими бывают индикаторные отвёртки, для чего конкретно нужны и как ими правильно пользоваться, чтобы ремонт был безопасным.

Зачем нужна индикаторная отвёртка

Индикаторная отвёртка, или, как её ещё называют, индикатор фазы или пробник, — это простой диагностический прибор для определения напряжения на контакте или проводе. С его помощью можно проверить розетку, выключатель или патрон, а также найти фазу перед мелким ремонтом или подключением электроприборов.

В отличие от более сложного и дорогого мультиметра, этот инструмент помещается в кармане и не требует специальных знаний. Для базовой диагностики его будет более чем достаточно.

Какие бывают индикаторные отвёртки

В магазинах можно встретить три основных типа индикаторов напряжения. Внешне они похожи, но по устройству и возможностям значительно различаются. Одни подходят только для самых простых проверок, а другие не только умеют показывать фазу, но и помогают находить проводку, прозванивать цепи и искать обрыв.

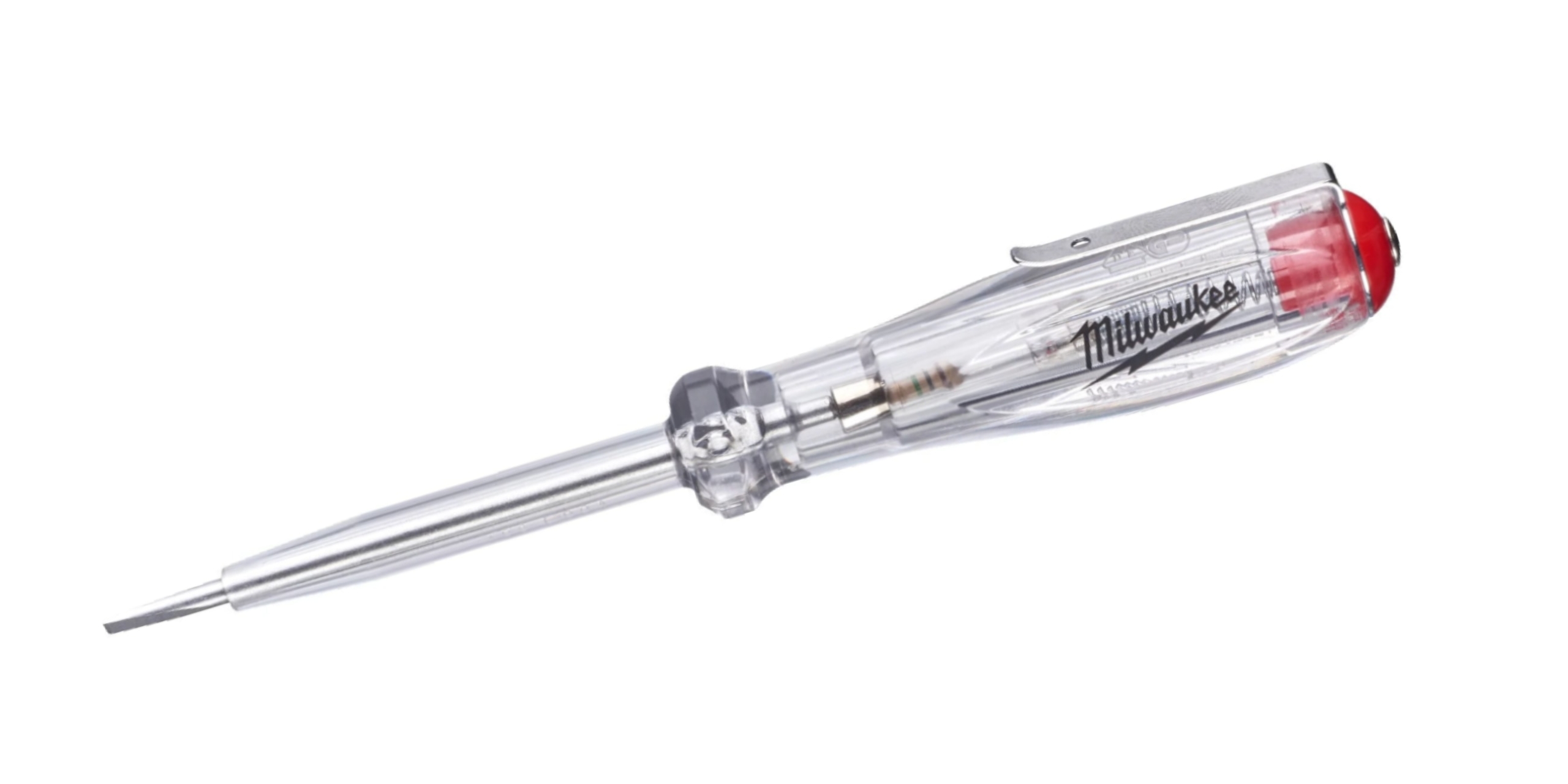

Пассивная индикаторная отвёртка

Классический вариант без батареек и микросхем, который может годами валяться в ящике, но при этом всегда готов к работе. Может только определять фазу. Внутри прозрачного корпуса — резистор и неоновая лампа. Последняя загорается при контакте жала с фазой, если прижать палец к металлическому контакту на рукоятке. Но не пугайтесь: высокоомный резистор снижает ток до мизерных значений, которые вы даже не почувствуете.

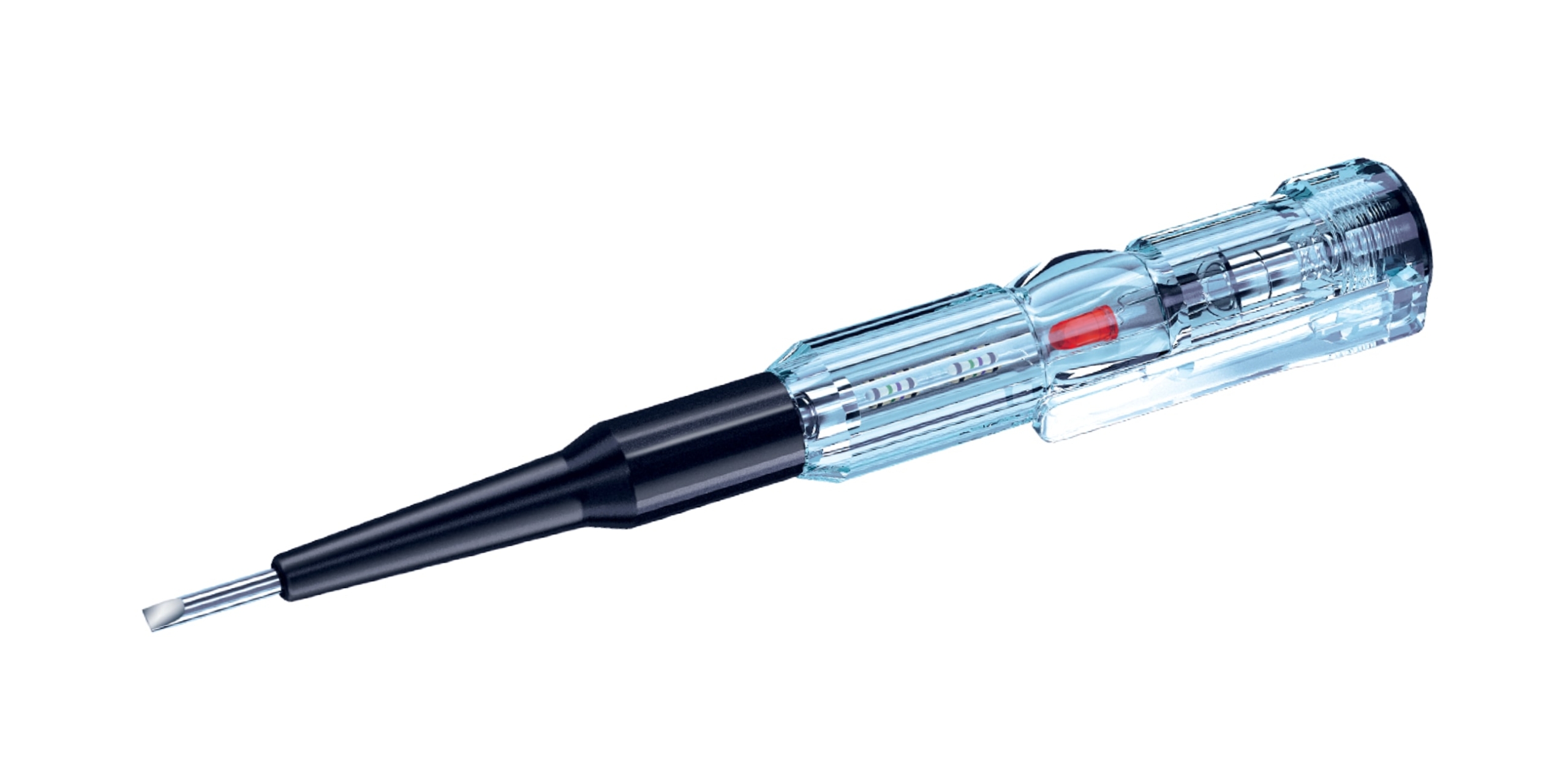

Активная индикаторная отвёртка

Внешне почти не отличается от пассивной, но в корпусе у неё более яркий светодиод, транзистор и пара батареек-таблеток. Внутреннее питание делает такую индикаторную отвёртку в разы чувствительнее. Она не только ищет фазу обычным касанием, но и способна прозванивать цепи на обрыв. Пробником можно также находить скрытые кабели под напряжением за тонким слоем штукатурки.

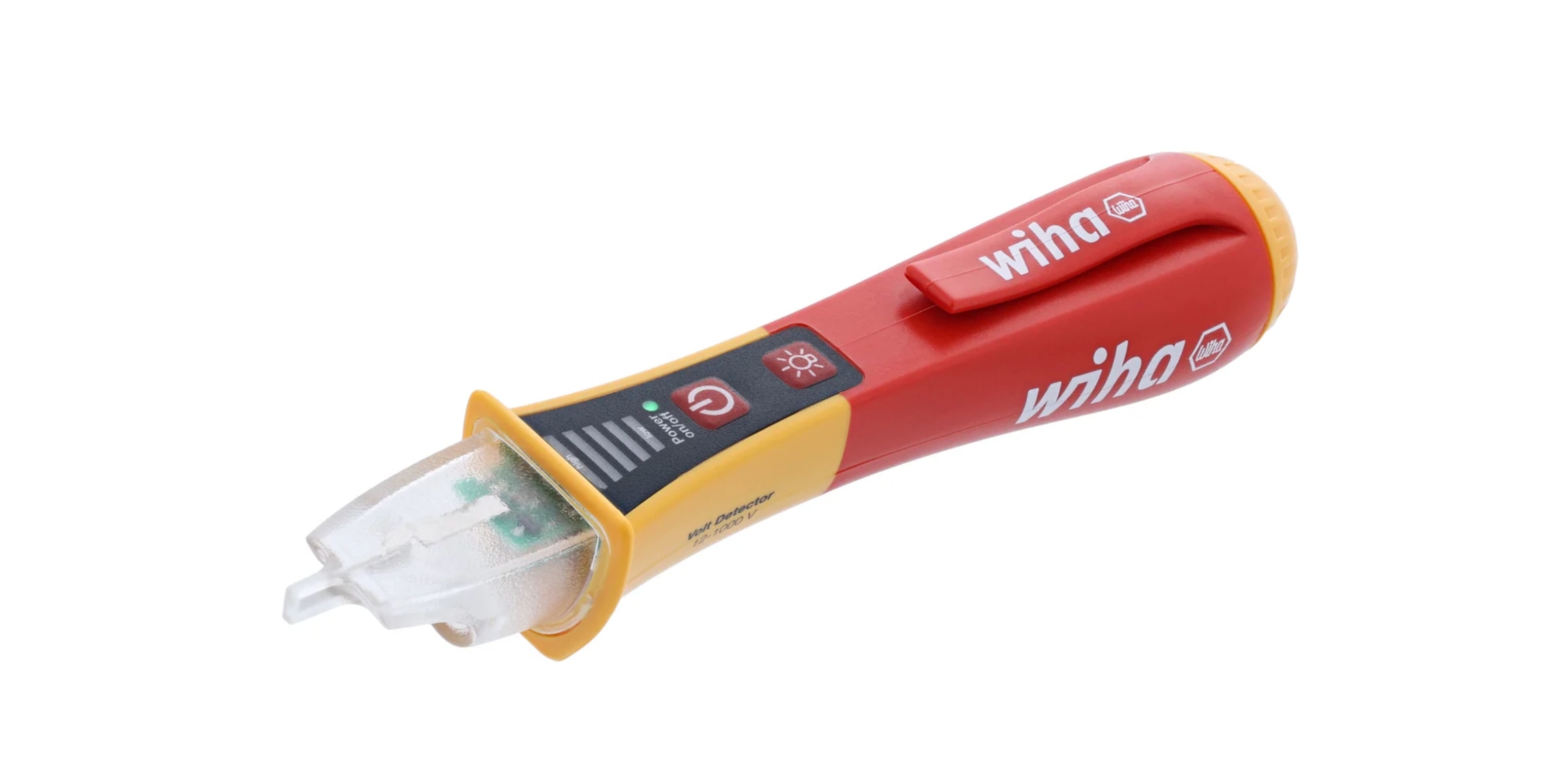

Бесконтактный индикатор напряжения

Самый продвинутый тип индикатора, который оснащается звуковым сигналом, а иногда и небольшим ЖК-экраном. По сути, это уже не индикаторная отвёртка, а прибор другого класса. Он объединяет в себе возможности пассивных и активных моделей и имеет несколько режимов работы. Такой инструмент умеет не только фиксировать наличие тока, но и показывать на дисплее примерное напряжение в сети.

Как пользоваться индикаторной отвёрткой

Рассмотрим основные сценарии — от простой проверки розетки до поиска скрытого кабеля в стене. Для пассивных и активных пробников процесс немного различается — будьте внимательнее. Электронные индикаторы напряжения оставим в стороне: их достаточно переключить в нужный режим согласно инструкции и использовать как обычные.

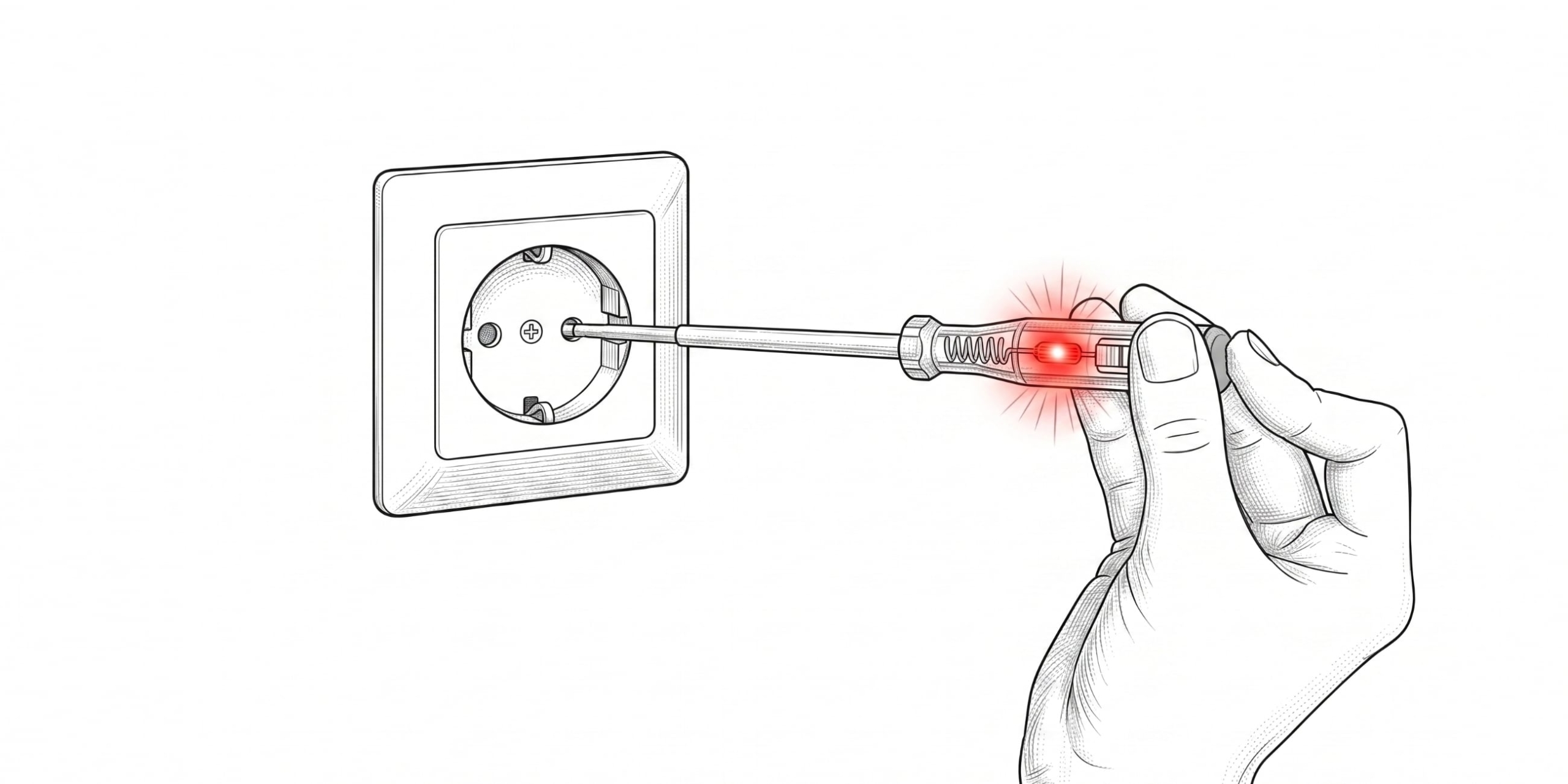

Определение фазы

Такая проверка позволяет понять, какой из контактов или проводов находится под напряжением, перед заменой розетки, установкой люстры или выключателя. Кроме того, это лучший способ убедиться, что линия действительно обесточена после отключения автомата в щитке.

• Вставьте щуп отвёртки в отверстие розетки или коснитесь зачищенного провода.
• Если индикатор пассивный, обязательно прижмите палец к металлическому контакту на торце рукоятки. Загоревшаяся лампа подтвердит наличие фазы.
• Если отвёртка активная (с батарейками), касаться пальцем контакта на рукоятке, наоборот, не нужно — светодиод сам загорится при наличии напряжения.
• Если индикатор не светится, то это не фаза, а ноль. Либо же напряжение на провод не подаётся.

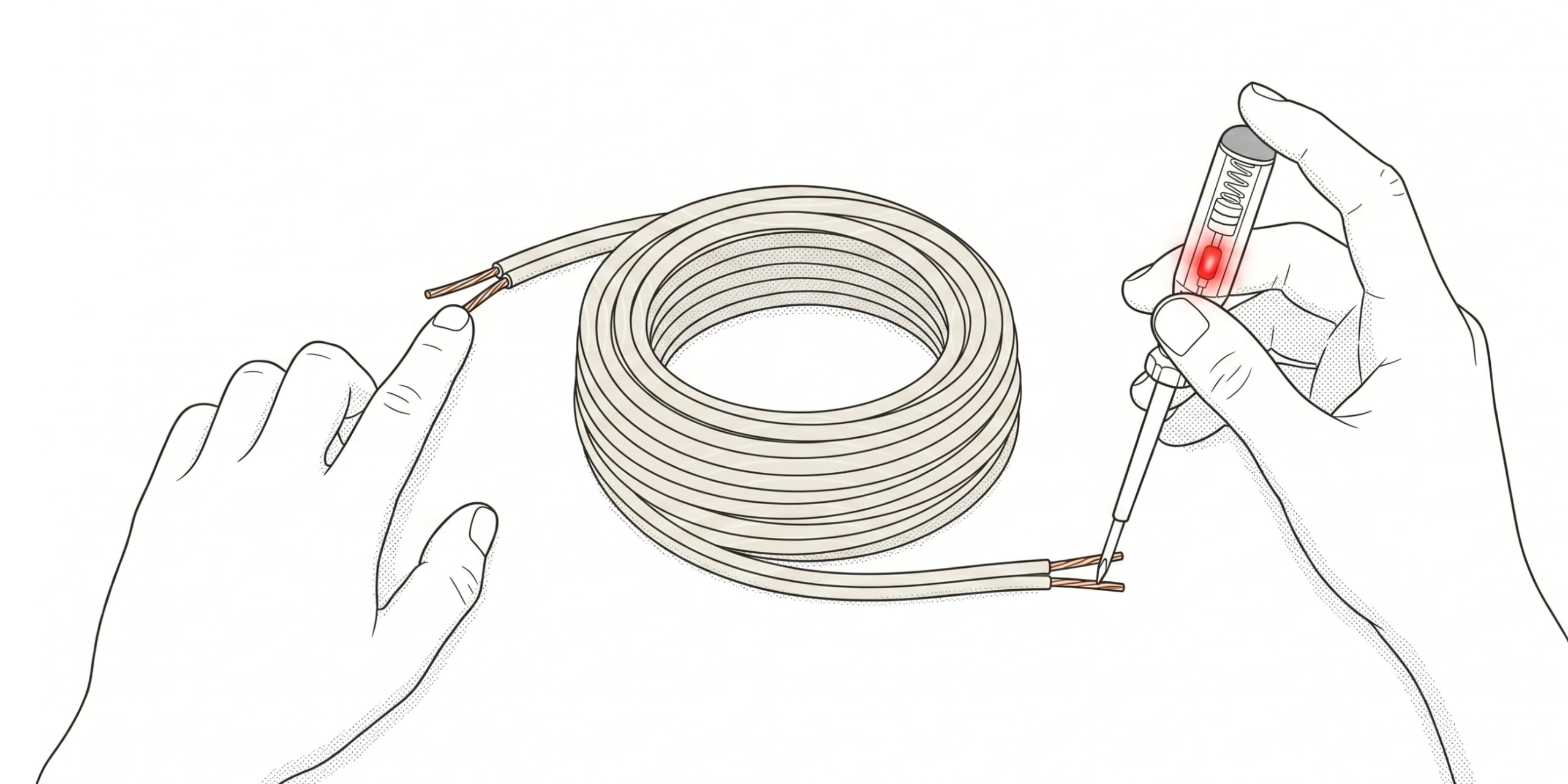

Прозвонка цепи

Эта проверка позволяет узнать, цел внутренний проводник или перегорел. Важное условие: проверяемый элемент должен быть полностью обесточен и извлечён из сети. Для этой процедуры подходит только активная отвёртка (с батарейками).

• Возьмите неподключённый в сеть кабель и коснитесь пальцем одной из жил на одном конце.
• Жалом отвёртки дотроньтесь до этой же жилы на другом конце кабеля. В этот раз обязательно держите палец на металлическом контакте на рукоятке отвёртки.
• Если светодиод загорелся, то кабель целый. Если же нет, где-то внутри случился обрыв. Либо вы прикоснулись не к той жиле — в таком случае дотроньтесь до другой.

Таким же способом можно проверять утюги, ТЭНы, предохранители и другие приборы, которые в исправном состоянии имеют замкнутую цепь. Например, для прозвонки лампы накаливания (светодиодная не подойдёт) возьмитесь рукой за резьбу цоколя, а жалом отвёртки коснитесь центрального контакта на донышке. Если спираль цела, индикатор загорится.

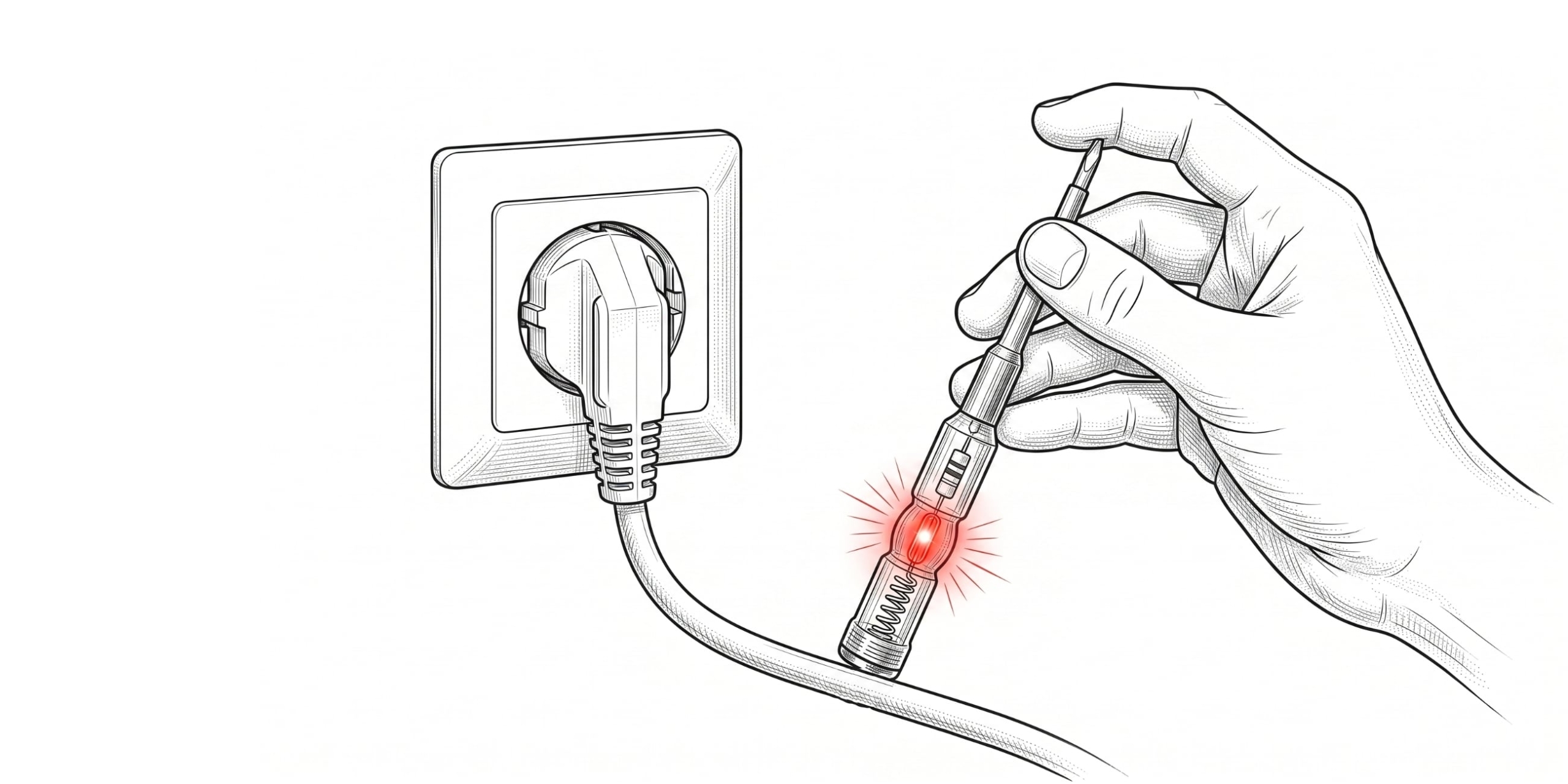

Поиск обрыва кабеля

Этот способ позволяет найти конкретное место повреждения внутри изолированного провода под напряжением. Например, во вставленном в розетку, но не работающем удлинителе. Для этого теста также понадобится активная индикаторная отвёртка.

• Вставьте вилку удлинителя в розетку.
• Возьмите активную отвёртку за жало и медленно ведите рукояткой вдоль провода, касаясь его металлическим контактом на торце.
• Светодиод будет ярко гореть, пока вы ведёте инструмент вдоль целого участка. В месте, где индикатор погаснет или начнёт светить заметно слабее, и находится обрыв.

Важно: по жиле, которую вы будете проверять, должна идти именно фаза. Если вилка вставлена так, что по проблемному проводнику идёт ноль, тест не получится. В этом случае просто переверните вилку в розетке на 180 градусов.

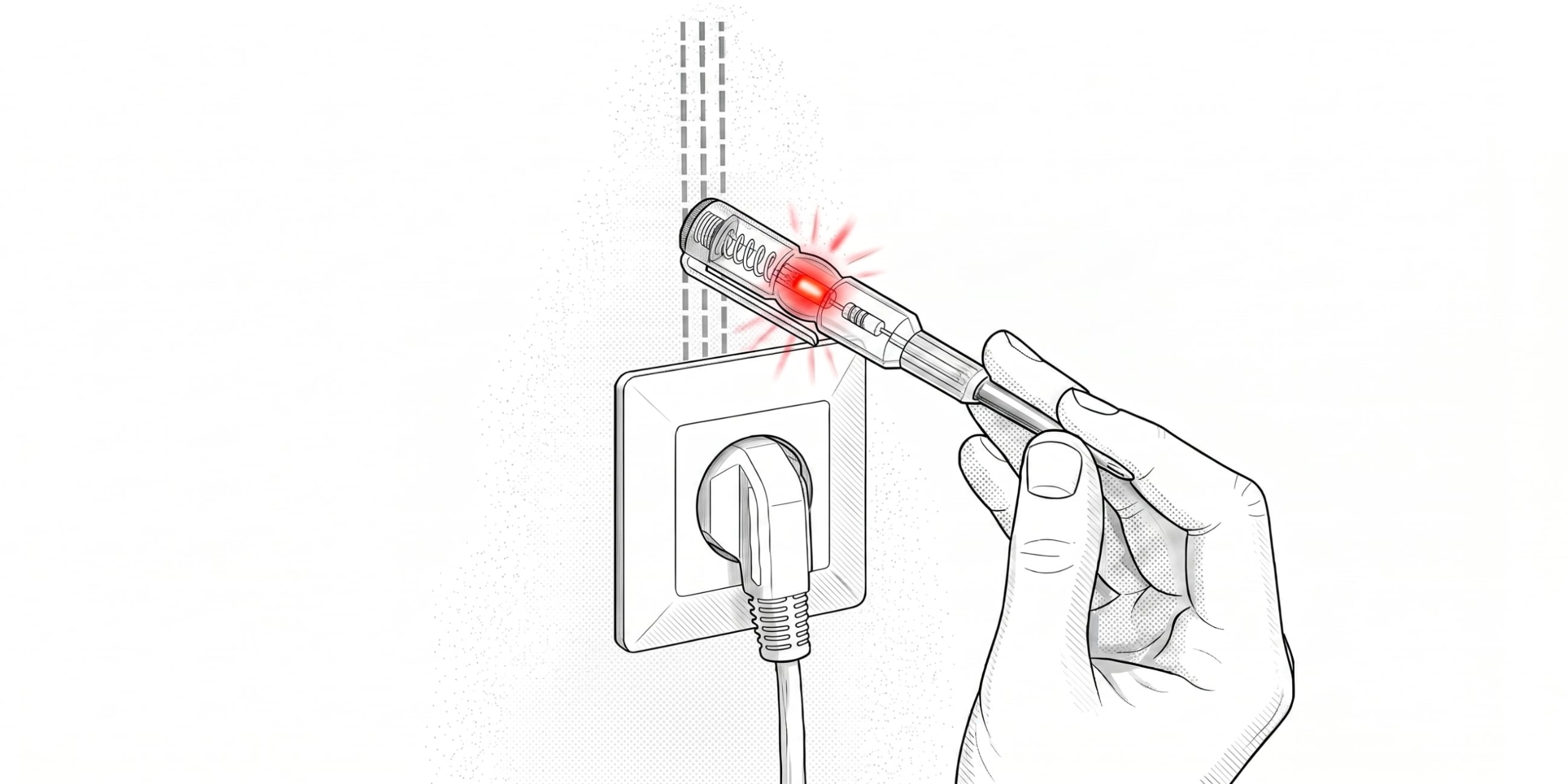

Поиск скрытой проводки

Активную индикаторную отвёртку можно использовать как простейший детектор проводки, чтобы не попасть сверлом в провод при монтаже полки или карниза. Но учитывайте, что это не профессиональный прибор: он видит кабель только под тонким слоем штукатурки или за гипсокартоном и не даст стопроцентной гарантии.

• Включите в розетку на проверяемой стене мощный электроприбор вроде чайника или обогревателя. Чем выше нагрузка, тем сильнее электромагнитное поле провода.
• Возьмите активную отвёртку пальцами за металлическую часть щупа и медленно водите торцевой частью рукоятки по стене.
• В месте, где проходит провод под напряжением, светодиод начнёт светиться.

Имейте в виду, что этот способ не поможет, если штукатурка ещё свежая или сама стена влажная — она будет «светиться» по всей поверхности.

О каких мерах предосторожности важно помнить

Работа с электричеством всегда связана с риском, поэтому стоит соблюдать максимальную осторожность. Перед любой проверкой убедитесь, что прибор исправен. Коснитесь отвёрткой места, где напряжение точно есть — например, в заведомо рабочей розетке. В активных моделях дополнительно проверьте батарейки, зажав пальцами одновременно жало и контакт на рукоятке, — светодиод должен ярко гореть. Если этого не произошло, вы рискуете принять фазу за обесточенный провод.

Кроме того, всегда помните, что:

• Нельзя касаться жала пальцами, когда вставляете отвёртку в розетку или прижимаете к проводу. Держать инструмент нужно строго за изолированную рукоятку, иначе вы рискуете получить удар током.
• Индикатор предназначен только для бытовых сетей до 250 вольт. Не лезьте им в высоковольтные щиты — изоляция на это не рассчитана.
• Корпус должен быть идеально сухим и целым. Любая трещина на пластике или влага на поверхности могут привести к удару током.
• Индикаторная отвёртка — это измерительный прибор, а не полноценный инструмент. Не пытайтесь выкручивать ей саморезы: жало легко гнётся, а полый корпус может лопнуть прямо в руке.
