Как починить залитый iPhone 6 Plus: инструкция от сервисного центра

Специально для читателей Лайфхакера специалисты сервисного центра MacPlus прислали подробную инструкцию по починке залитого iPhone 6 Plus. Вряд ли у вас получится самостоятельно починить фаблет — для этого нужны специальные инструменты, знания и навыки.

Но всё равно стоит увидеть, как возвращается к жизни, казалось бы, безнадёжный утопленник. Мы берём наихудший сценарий: iPhone провёл в воде около часа и уже не реагирует ни на какие действия.

Понятно, что ремонт iPhone 6 Plus в таком случае лёгким не назовешь, но, что приятно, он всё-таки возможен.

Разобрать iPhone и достать плату

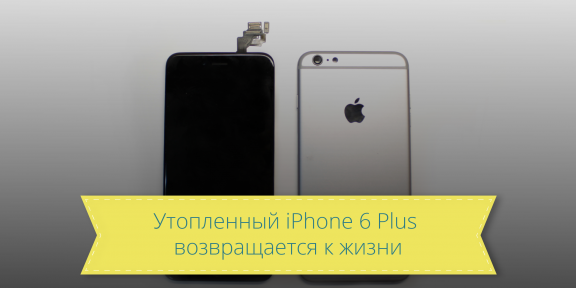

Для начала надо разобрать iPhone. Для этого откручиваются два винтика возле Lightning-разъёма и аккуратно снимается дисплейный модуль.

Вот так выглядит фаблет Apple без верхней крышки. Как видите, большую часть пространства внутри iPhone занимает аккумуляторная батарея.

Далее вынимаются экранирующие пластины и антенна фаблета, извлекается материнская плата.

Как правило, именно материнская плата требует серьёзного ремонта или замены после воздействия воды. Вот так выглядит «материнка».

Выявление неисправности

Прежде чем приступать к починке, нужно оценить, насколько окислились разные элементы материнской платы.

Сначала с печатной платы снимаются металлические экранирующие пластины, а затем каждый элемент прозванивается на наличие повреждений. В нашем случае в iPhone 6 Plus обнаружена неисправность разъёма подключения батареи.

Устранение повреждения

На материнскую плату наносится флюс, после чего повреждение устраняется с помощью маленького паяльника.

Если остальные элементы платы исправны, ремонт можно считать оконченным.

Осталось собрать фаблет и проверить его работу. В нашем случае смартфон включился, однако здесь обнаружилась другая поломка: тачскрин не реагировал на касания, а в нижней части экрана появились засветы.

Ремонт экрана

В случае длительного погружения в воду экран iPhone может серьёзно повредиться, и для дальнейшей работы потребуется дорогостоящая замена матрицы.

Однако в нашем случае этого получилось избежать, ограничившись восстановлением сенсора.

Для восстановления инженер зачистил контакты шлейфа к материнской плате и пропаял коннекторы шлейфа с обеих сторон.

1 / 0

2 / 0

3 / 0

4 / 0

Итак, ремонт залитого iPhone 6 Plus закончен, и фаблет снова в рабочем состоянии. Единственное напоминание о затоплении — засветы в нижней части экрана, которые можно устранить только полной заменой модуля.

Но стоит такая замена немало, и владелец утопленного iPhone 6 Plus решил оставить всё как есть.

Как видите, ремонт фаблета, казалось бы, безвозвратно потерянного, вполне возможен. Нужно только найти хорошего мастера и надеяться, что повреждений не слишком много.

И в качестве бонуса — наглядное сравнение iPhone 6 Plus и iPhone 5 с симпатичной цветной крышкой. Кстати, такие крышки с разными расцветками можно купить в сервисном центре MacPlus.

Как видите, новый фаблет iPhone 6 Plus настолько больше предыдущих моделей, что iPhone 5 легко поместился внутри его корпуса.
